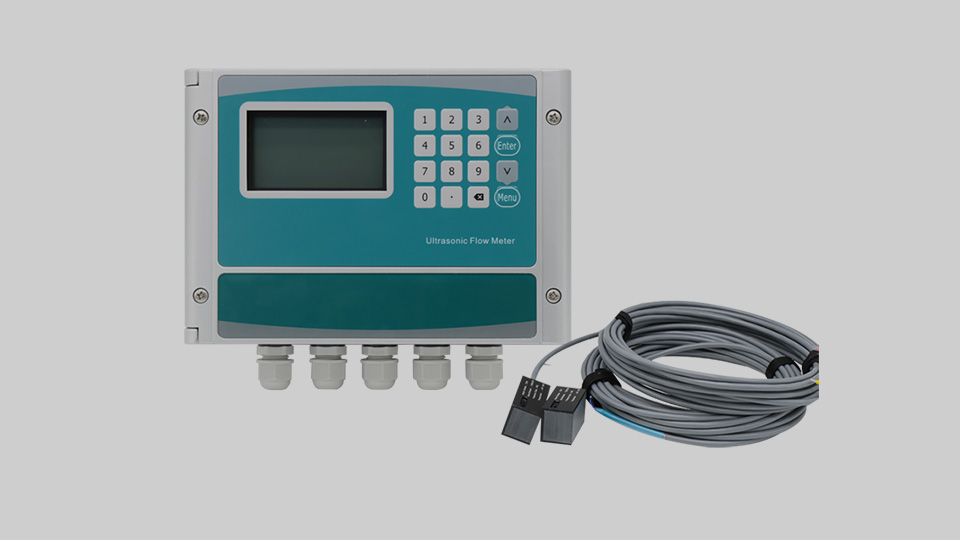

壁掛式超聲波流量計

獲取報價

19693786536

產品介紹

專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業

壁掛式超聲波流量計是一種壁掛式儀表，采用外夾式技術，用于多種類型管道的非接觸式快速流量和能量測量。壁掛式超聲波流量計支持快速驗證另一個流量計的流量讀數，并在較長時間內記錄流量系統值。該儀表可以方便地移動和安裝在不同的管道中，方便現場安裝、維護。
新型設計包括匹配的精密傳感器和信號處理電路，可準確測量大多數液體在各種速度下的流量。其便攜性使其成為測量整個管道基礎設施的流量以驗證傳感器泵和閥門性能的理想選擇。

產品優勢

壁掛式超聲波流量計優點

壁掛式超聲波流量計易于安裝，可減少安裝時間和成本。無壓頭損失，無活動部件，非常容易維護和更換。支持BTU功能，可作為壁掛式BTU（能量）計使用。與其他類型的流量計相比，壁掛式超聲波流量計可以輕松移動，方便在不同地點攜帶。

技術參數

專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業

尺寸	DN25-DN1200mm
準確性	測量值的±1%
流量范圍	±0.03 ft/s ~ ±40 ft/s (±0.01 m/s ~ ±12 m/s)
介質	單一介質液體
管道材質	碳鋼、不銹鋼、PVC等致密材質管道
電源	可充電鋰電池電量，3000mAh （主電池連續工作16小時）
輸出	模擬輸出：4~20mA，大750Ω
通訊協議	RS485
溫度	變送器：-40℃~60℃ 傳感器：-40℃~80℃（標配）、-40℃~130℃（選配）
濕度	高達 99% RH，無凝結
電纜	5m
SD卡	16G

產品安裝

壁掛式超聲波流量計安裝環境

流量計盡量安裝在室內；如果必須安裝在室外，應采取措施避免陽光直射或雨水侵襲。

流量計應安裝在遠離高溫、設備熱輻射或腐蝕性氣體的地方。

超聲波流量計不能安裝在電機、變壓器或其他容易產生電磁干擾的電源附近。超聲波流量計請 勿安裝在變頻器附近或與變頻器配電柜連接，以免產生干擾。

為了便于安裝和維護，流量計周圍應留有足夠的空間。

超聲波流量計安裝建議

避免將流量計安裝在有機械振動的管道上

如果必須安裝在那里，請采取減震措施

可以安裝軟管過渡，或者在流量計上游和下游2DN處的管道上設置帶有吸收墊的支撐點

盡量不要將流量計安裝在較長的架空管道上，因?yàn)楣艿老麓箷?huì)導致流量計與法蘭之間泄漏

如果必須這樣做，必須在流量計上游和下游2DN處的管道上設置支撐點

為保證流量計的測量精度，流量計附近安裝的直管段長度盡量滿足以下要求：上游>20D，下游>10D。
